■ 產品簡介
高爐進風裝置位于熱風管道末端,是連接熱風圍管與高爐之間的通道,包括熱風圍管以下到高爐爐缸之間的設備,其中有喇叭管、連接管、補償器、彎管、直吹管、窺視孔裝置及相關聯接件等。
高爐進風裝置的作用是將熱風圍管送來的熱風通過風口送入高爐爐缸,還可通過它向高爐噴吹燃料。高爐進風裝置也可稱為高爐送風支管。
■ 型號標記

■ 結構型式(見表1)
表1 型式和代號
結構型式 | 無補償器球面聯接式 | 補償器球面聯接式 | 補償器法蘭聯接式 |
代號 | W | Q | F |

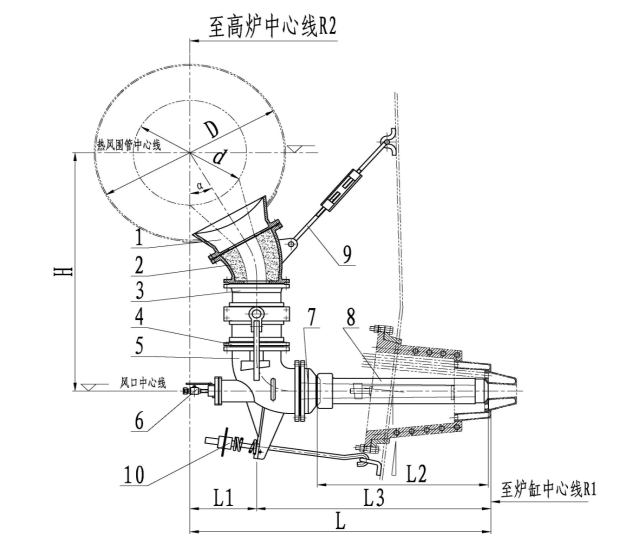

1、 無補償器球面聯接式(見圖1)

1—喇叭管 2—鵝頸管 3—連接管 4—球面接口座 5—彎管 6—窺視孔位置 7—法蘭球面接頭 8—直吹管 9—上部拉緊裝置 10—下部拉緊裝置
圖1 無補償器球面聯接式
2、補償器球面聯接式(見圖2)

1—喇叭管 2—補償器 3—連接管 4—球面接口座 5—彎管 6—窺視孔位置 7—法蘭球面接頭 8—直吹管 9—上部拉緊裝置 10—中部拉緊裝置 11—下部拉緊裝置
圖2.補償器球面聯接式

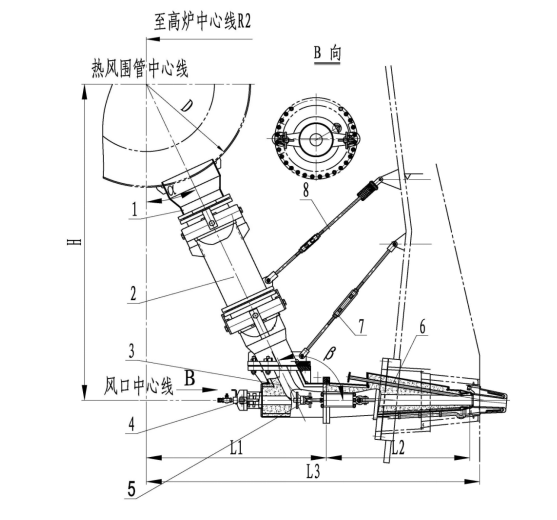

3、補償器法蘭聯接式(見圖3)

1—喇叭管 2—補償器 3—彎管 4—窺視孔位置 5—下部拉緊裝置 6—直吹管 7—中部拉緊裝置 8—上部拉緊裝置 9—起吊裝置
圖3.補償器法蘭聯接式
■ 性能特點
1、結構簡單,重量輕,各部件按實際需要加工生產,拆裝靈活方便,能夠滿足爐前快速拆裝要求;與連接管密封的彎管球面采用可拆卸的球面接口座,已更換、延長彎管壽命。
2、密封面采用耐高溫復合材料技術,采用仿形加工技術、保證密和精度。
3、耐火襯里搗打采取機械振動工藝,搗打密實、可靠、耐火精度高。
