自鎖式卸灰鐘閥
■ 自鎖式氣(液)動卸灰密封鐘閥,是乾鼎綜合國內外諸多閥門結構特點,根據高爐除塵卸灰的實際工況,研制開發的新型產品,本產品滿足正壓密封工況,成為截流和密封的理想設備。
■ 使用須知:密封鐘閥卸灰前,先把除塵罐前的進出口金屬密封蝶閥(俗稱A、B閥)關閉,然后開啟密封卸灰鐘閥卸灰。卸灰后關閉密封鐘閥,再開啟一次,將密封鐘閥內剛性、柔性密封圈之間的夾灰震落下來。第二次正式關閉密封鐘閥,最后開啟A、B閥,使系統正常工作。
■ 結構特點:
1、本閥門主要有閥門本體、氣(液)動裝置、剛?cè)嵝悦芊饧?、自?dòng)鎖緊機構四個部分組成。
2、自動鎖緊機構能使正壓而產生壓差密封件處于最佳密封狀態,其密封程度可以調節,保證密封的可靠性。
3、采用偏置結構形式,使開啟通道面積實現瞬時全位置開啟,均衡流阻。關閉時,瞬間全關閉,使塵氣彌漫處于最小狀態,縮減了塵灰在密封面的滯留時間,提高密封件的使用壽命。
4、密封結構面采用剛、柔、剛結合形式,密封程度可補償。柔性材料精選耐高溫材料,滿足耐溫、耐磨損,密封可靠。
5、配備檢修人孔,在停產情況下可隨時檢修或更換閥內易
損件,給維修檢查帶來方便。

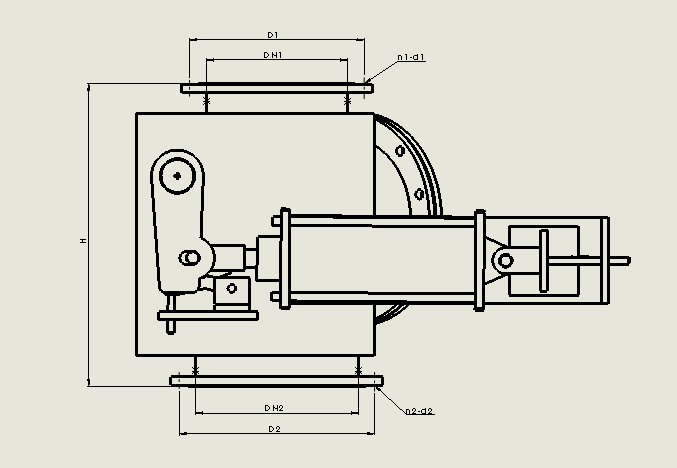

DN1 | DN2 | D1 | D2 | H | n1-d1 | n2-d2 |
300 | 350 | 395 | 445 | 700 | 12-22 | 12-22 |
注:閥門結構和尺寸可根據現場使用要求制作。
