■ 名稱:全自動反沖洗式過濾器
■ 用途:主要應用于冶金、礦山、煤炭、電力等供水系統中,用于清除水中雜質,以保護其后續設備不受損害。
■ 原理:水源從進水管進入濾筒內,凈水從出水口排出進入工業流程,雜物滯留在濾筒內,隨著雜物增加,將使過濾水量減少,過濾壓差增大,當壓差達到一定值時,使出口壓力降低,壓差計開始工作,發出指令,開始對濾筒進行反沖洗,將筒內雜物沖洗一定時間后,通過時間繼電器作用,使排污閥關閉,自動反沖洗結束,并為下一個循環做準備。
■ 型號:FC L □-□/□ FC表示反沖洗式 L表示過濾器
例:FCL600-0.2/1.6表示進出水管通徑為Φ600,過濾精度0.2mm,公稱壓力為1.6MPa。
■ 精度:從 100 至 3000 微米可選,過濾面積大,納污量高,用戶可根據實際工況定制
■ 規格:DN100-DN800
■ 工作壓力:1.0-1.6MPa

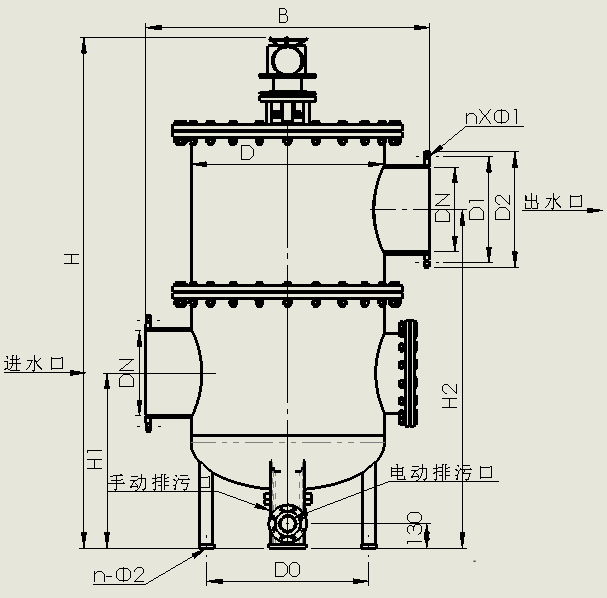

DN | D1 | D2 | n-Φ1 | D | H | H1 | H2 | B | D0 | n-Φ2 |

| 1.6 | 1.0 | 1.6 | 1.0 | 1.6 |
100 | 180 | 180 | 220 | 220 | 8-18 | 8-18 | 524 | 2250 | 650 | 1100 | 700 | 420 | 4-30 |
150 | 240 | 240 | 285 | 285 | 8-23 | 8-23 | 728 | 2350 | 650 | 1200 | 1000 | 640 | 4-30 |
200 | 295 | 295 | 340 | 340 | 8-23 | 12-23 | 728 | 2350 | 650 | 1200 | 1000 | 640 | 4-30 |
250 | 350 | 355 | 395 | 405 | 12-23 | 12-26 | 728 | 2350 | 650 | 1200 | 1000 | 640 | 4-30 |
300 | 400 | 410 | 445 | 460 | 12-23 | 12-26 | 728 | 2650 | 850 | 1500 | 1000 | 640 | 4-30 |
350 | 460 | 470 | 505 | 520 | 16-23 | 16-26 | 828 | 2850 | 850 | 1550 | 1200 | 750 | 4-30 |
400 | 515 | 525 | 565 | 580 | 16-26 | 16-30 | 828 | 3000 | 900 | 1800 | 1200 | 750 | 4-30 |
450 | 565 | 585 | 615 | 640 | 20-26 | 20-30 | 1028 | 3000 | 950 | 1850 | 1500 | 860 | 4-30 |
500 | 620 | 650 | 670 | 715 | 20-26 | 20-33 | 1028 | 3000 | 950 | 1850 | 1500 | 860 | 4-30 |
600 | 725 | 770 | 780 | 840 | 20-30 | 20-36 | 1228 | 3350 | 1000 | 2000 | 1800 | 1060 | 4-30 |
800 | 950 | 950 | 1015 | 1025 | 24-33 | 24-39 | 1228 | 3650 | 1200 | 2300 | 1800 | 1060 | 4-30 |
